Gráficos do Bloco de armadilhas
Dentro da aba de Armadilhas e Leituras, você acessa os Blocos de armadilhas cadastrados e, neste painel, você poderá acessar o bloco clicando sobre a opção Ver detalhes, identificada pelo ícone com a flecha para diagonal ↗️ onde poderá visualizar diversas informações contidas no mesmo!
Após acessar o bloco, você poderá verificar as sessões para acompanhamento do bloco e suas armadilhas. Neste artigo vamos dissecar a sessão de Gráficos do bloco de armadilhas.

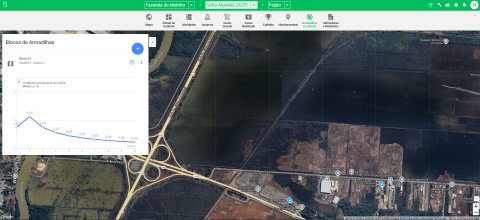

Ao acessar a sessão de Gráficos, será direcionado para o gráfico referente ao bloco de armadilhas selecionado na sessão anterior.

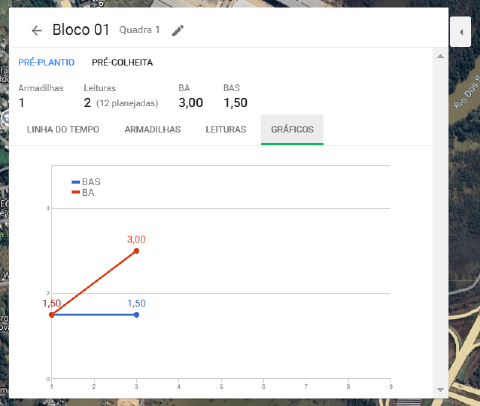

Nele constará uma imagem com linhas representando a evolução das leituras de acordo com o BA e BAS verificados, onde o eixo Y representa a quantidade BA (em vermelho) ou BAS (em azul) de bicudos e o eixo X representa as Leituras programadas deste bloco.
O que são os indicadores BA e BAS
BA (bicudos por armadilha) é calculado para cada período de leitura: soma dos bicudos capturados nas leituras do período com a armadilha em operação (estado Normal ou Inoperante), dividida pelo número dessas leituras. Leituras Danificada ou Ausente não entram na conta. Se o período não tiver nenhuma leitura em operação, o BA é 0.

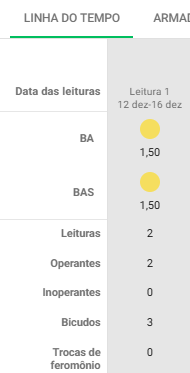

No exemplo abaixo, tivemos 2 leituras no período da Leitura 1, somando 3 bicudos: a primeira leitura com 1 bicudo e a segunda com 2 bicudos. O BA do período é 3 ÷ 2 = 1,50.
BAS é a média acumulada do BA: no período n, soma-se o BA de todos os períodos, do primeiro até o período n, e divide-se por n. Períodos sem leitura entram na soma com BA 0, mas continuam contando na divisão.

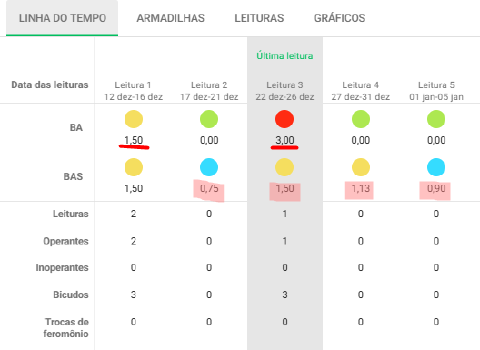

No exemplo abaixo, o BA foi 1,50 na Leitura 1 e 0 na Leitura 2 (nenhum bicudo). O BAS da Leitura 2 é (1,50 + 0) ÷ 2 = 0,75.
Na Leitura 3, o BA foi 3,00. O BAS da Leitura 3 é (1,50 + 0 + 3,00) ÷ 3 = 1,50. E assim por diante.
Mapa das leituras
Também nesta tela, você conseguirá verificar o mapa vinculado a este bloco e, no canto direito inferior, a Legenda de acordo com as verificações de bicudo.

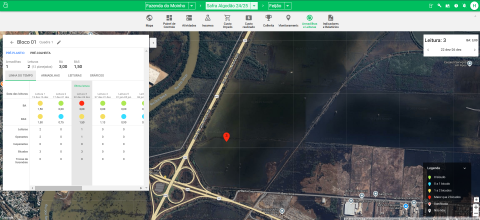

Ao clicar acima de qualquer leitura, será apontado no mapa um indicador com a quantidade de bicudos verificada nesta Leitura, colorido de acordo com a legenda, assim podendo identificar de forma mais clara, o status de infestação conforme a quantidade de bicudos observada.
A legenda indica a cor de cada marcador conforme a quantidade de bicudos registrada na leitura da armadilha naquele período. Quanto mais vermelho, mais grave a infestação:
| Cor | Bicudos na leitura |
|---|---|
| Verde | 0 |
| Azul | mais de 0 até 1 |
| Amarelo | mais de 1 até 2 |
| Vermelho | mais de 2 |
A legenda também mostra a armadilha fora de operação (Dan., para leituras Danificada ou Ausente) e a armadilha sem leitura no período (N. lida). Os talhões do bloco são pintados com as mesmas faixas de cor, usando o BAS do período selecionado.
Verificando as leituras
Cada Leitura compreende um período específico, definido de acordo com a configuração do bloco, onde informa tanto a quantidade quanto a periodicidade das leituras programadas. Ao registrar as leituras, dentro da sessão Leituras do Bloco, elas serão agrupadas conforme o período específico que consta abaixo de cada uma na aba de Linha do Tempo.

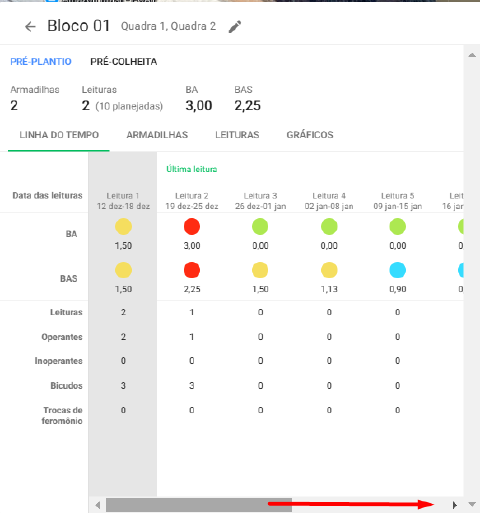

Para visualizar todas as Leituras programadas do bloco, basta clicar sobre a barra de navegação, abaixo da sessão, e arrastar para a direita.

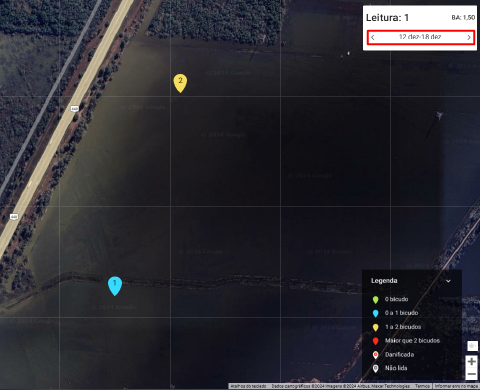

Outra opção para verificar as Leituras realizadas, é navegar diretamente pelo mapa, de acordo com os períodos. Basta localizar a navegação de Leitura na parte superior direita e clicar nas flechas (◀️ ▶️) para navegar entre as leituras.
Ao verificar as Leituras, você conseguirá verificar a localização das armadilhas do bloco, assim como o indicativo de infestação, caso tenha sido realizada a leitura, ou então o indicativo de situação da armadilha ou leitura.
Para entender o módulo como um todo, veja Armadilhas e Leituras: visão geral do armadilhamento.
